一、 應用前景

近年來，隨著國家對超大型基建工程(如機場、碼頭、圍海造陸等)建設的大力推進，對地基加固改良技術的施工安全性、高效性、節能環保等提出更高的要求，其中振動沉管碎石樁工法尤其是大直徑振動沉管碎石樁工法是今后地基加固改良工程的重要工法。

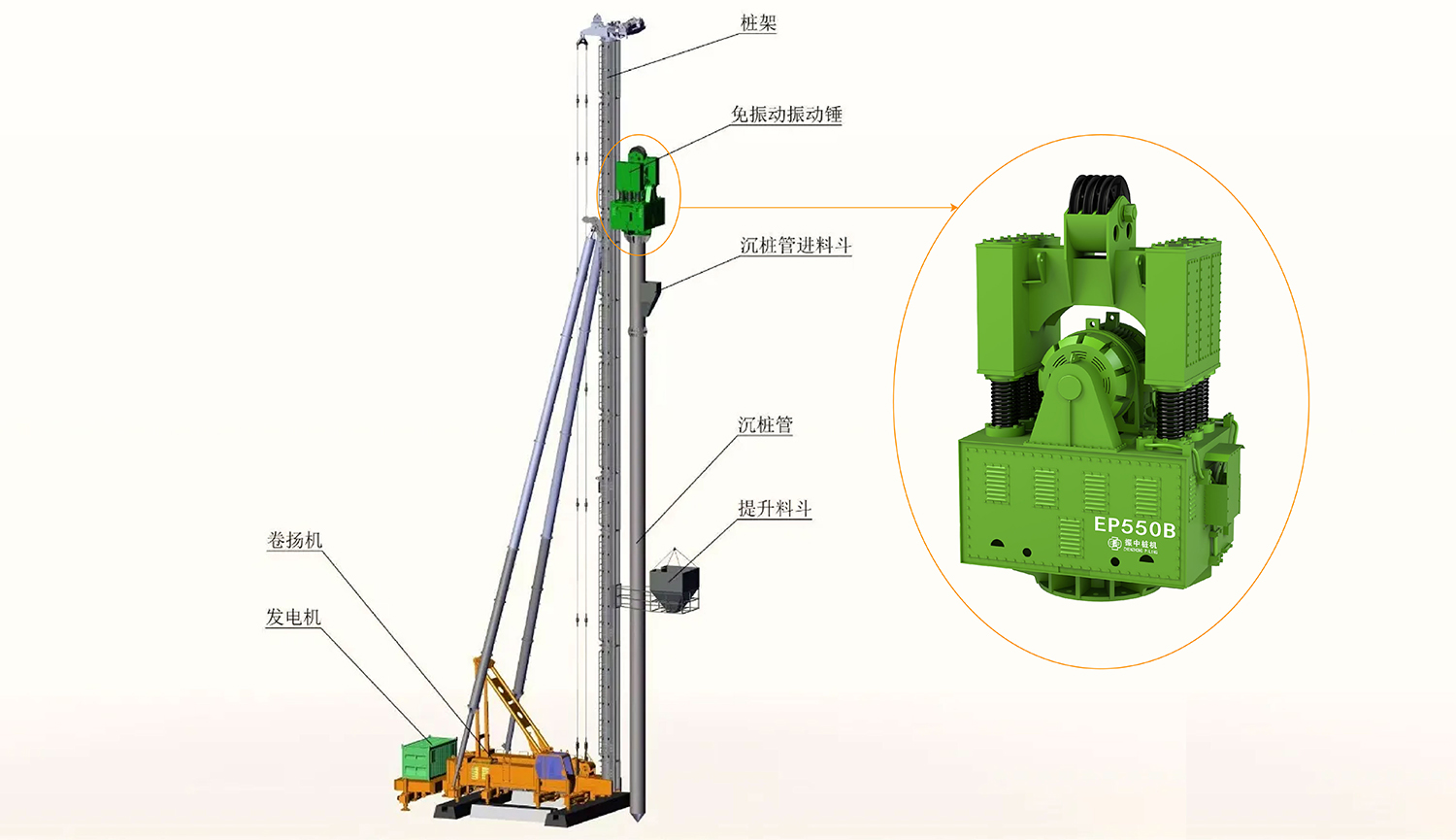

二、 主要設備

1、樁架； 2、免共振振動錘； 3、沉樁管(含樁尖、進料斗)； 4、提升料斗； 5、發電機；

三、 施工難點

1.端阻力大。由于大直徑沉管振沉?xí)r其樁尖為封閉狀態，大直徑沉管的端面積大，故端阻力極大，而傳統的振動樁錘由于偏心質量矩小，振動沖量小，對于克服端阻力的效果不佳，施工效率低下。

2. 激振力過大損傷樁管和樁架。由于端阻力大，沉管過程中會有相當一部分激振力向上反彈，傳導至樁體和樁架。傳統振動錘啟停時明顯的機械共振、減振系統設計不合理對振動的過濾效果不佳，容易引起機械疲勞，損壞設備。

鑒于以上問題，選擇偏心力矩大、振動沖量大、機械共振危害小和減振效果好的樁錘能夠提高沉樁效率并最大限度降低設備故障率和施工安全。

四、 EP-B系列免共振振動樁錘的優勢

針對陸上大直徑超深碎石樁砂樁開發了EP-B系列振動錘，此系列具備以下優勢：

① 偏心質量矩大，振動沖量大

大偏心質量矩，大振動沖量的振動樁錘，具有強大的克服端承阻力的能力，特別適合于地基加固改良(如砂樁、碎石樁等)施工；

② 免共振啟動、停機

應用偏心質量矩?zé)o級可調的技術，避免了傳統振動樁錘帶偏心質量矩啟動和停止過程中機械共振的產生，使機器能平穩自如地啟動和停止，防止由共振產生的強烈振動對振動樁錘以及樁機、樁管造成不可預估的破壞。同時由于該機可以在無偏心質量矩條件下啟動，即空載啟動，解決了傳統的振動樁錘帶載啟動而需要大容量電源的問題。配置電源功率一般僅需振動樁錘電機功率兩倍，符合節能減排的要求

③ 超低減振系數

減振系統采用合理的彈簧勁度系數和優化的減振橫梁，減振系數遠低于行業標準，能更好的過濾反彈的激振力，最大限度保護樁管和設備，確保施工安全的同時提高工作效率。

④ 臥式結構

該機整體結構采用臥式四軸結構，使作業更平穩、安全且工作噪聲低；溫升低，能滿足長時間連續工作。

⑤ 調節不同振動頻率

使用變頻器變頻，能調節不同振動頻率，滿足針對不同地質條件選用不同最佳頻率，以實現施工頻率的要求；

⑥ 雙出軸變頻耐振電機

配置的電機是具有自主知識產權的變頻耐振電機，電機使用壽命更長。并且針對地基改良工程的特殊工況，對電機結構進行進一步優化，使其具有更佳的潤滑和散熱能力，更適應于地基改良工程中連續長時間的工作；另一方面，電機和振動樁錘均采用前后雙出軸結構，使電機軸與振動樁錘的主動軸前后受力更均衡，避免傳統振動樁錘上單出軸結構對電機軸以及振動樁錘的主動軸造成單邊受力，可以減小軸承最大載荷，降低軸承發熱量，提高使用壽命

EP-B系列免共振振動樁錘參數表：

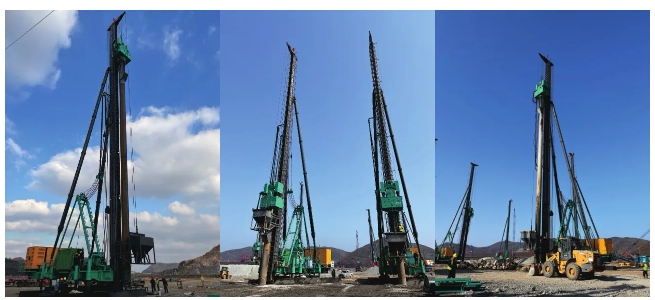

五、施工案例

時間：2022年

項目地點：浙江舟山

設備： 9套EP550B, 2套EP650B
